빠른 답변: 가스 기기에 커넥터를 연결하는 방법
올바른 스테인리스강 가스 기기 커넥터는 기기 입구 직경, 기기와 차단 밸브 사이의 물리적 거리, 로컬 설치에 필요한 최종 피팅 나사산 유형 등 세 가지 요소를 한 번에 일치시켜 선택됩니다. 대부분의 주거용 가스레인지의 경우 1/2인치 공칭 직경 스테인레스 스틸 골판지 가스 튜브 24~48인치 길이로 일반적인 주방 레이아웃을 커버합니다. 가스 건조기는 일반적으로 동일한 1/2인치 직경을 사용하지만 청소를 위해 장치를 앞으로 당길 수 있도록 약 48~60인치의 더 긴 길이를 사용합니다. 가스 온수기에는 장치의 BTU 입력에 따라 3/8인치 또는 1/2인치 커넥터가 필요한 경우가 많습니다. 커넥터를 주문하기 전에 기기 데이터 플레이트나 설치 설명서에서 필요한 흡입구 크기를 확인하는 것이 대부분의 크기 불일치를 방지하는 단일 단계입니다.
아래 섹션에서는 크기 조정 논리, 재료 등급, 표준 길이, 구조, 설치 습관 및 연결 가스 기기용 스테인리스강 골판지 튜브에 대한 실제 구매 대화에서 수집된 일련의 자주 묻는 질문을 안내합니다.
스테인레스 스틸 골판지 가스 커넥터의 재질

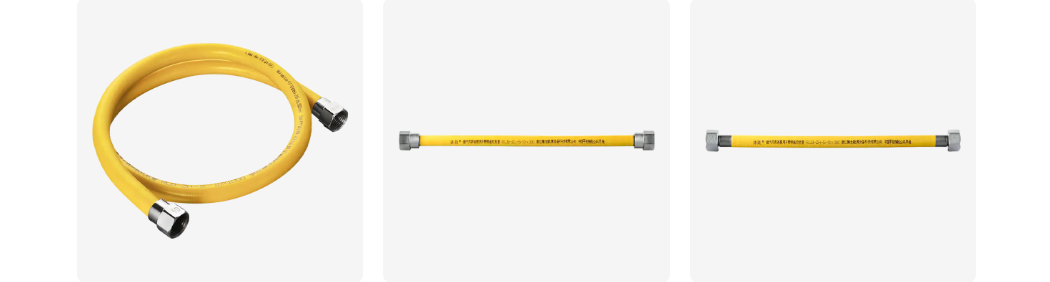

스테인레스 스틸 가스 기기 커넥터는 금속 호스 제품군에 속합니다. 코어에는 고리 모양(고리 모양) 또는 나선형 주름 패턴으로 형성된 주름진 스테인레스 스틸 튜브가 있으며, 이는 금속 튜브가 균열 없이 구부러지고 구부러질 수 있게 해줍니다. 유연한 코어는 일반적으로 난연성 및 자외선 노출에 강한 압출 연질 PVC 재킷으로 포장되어 마모, 주방 그리스 및 일반적인 취급 마모로부터 아래의 금속을 보호합니다. 나사형 끝 피팅이 각 측면에 부착되어 커넥터가 한쪽 끝의 견고한 가스 라인 또는 차단 밸브를 다른 쪽 끝의 기기 자체 가스 흡입구에 연결할 수 있습니다.
연결 가스 장치용 스테인레스 스틸 골판형 튜브는 일반적으로 다음과 같은 재료로 생산됩니다. 304 또는 304L 등급 스테인레스 스틸 , 일반 탄소강과 비교하여 내식성, 용접성 및 장기 노화 성능의 균형을 위해 선택되었습니다. 튜브는 매끄러운 벽이 아닌 주름 모양으로 되어 있기 때문에 접합부에서 소량의 진동과 열팽창을 흡수할 수 있으며, 이는 일반적인 기기 사용, 수리 또는 교체 중에 나사 연결부에 가해지는 응력을 줄여줍니다.
견고한 흑색 철 파이프와 달리 스테인레스 스틸 유연한 가스 라인은 현장에서 절단, 나사산 처리 또는 구부릴 필요가 없습니다. 이는 기성품 조립품으로 설치되기 때문에 골판지 스테인리스 스틸 가스 호스가 레인지, 건조기 등 청소나 서비스를 위해 가끔 옮겨야 하는 가전제품을 연결하는 데 일반적으로 선택됩니다.
커넥터 내부: 핵심 구성 요소 및 서로 결합하는 방법
아래 다이어그램은 일반적인 스테인리스강 골판지 가스 커넥터의 주요 부품을 보여줍니다. 보호 재킷이 부분적으로 표시되어 아래의 주름진 코어가 보입니다.
- 엔드 피팅 너트 - 기기 차단 밸브나 가스 콕의 나사산을 맞물립니다.
- 골판지 스테인레스 스틸 튜브 코어 - 꼬이지 않고 구부릴 수 있도록 주름진 압력 지지 도관.
- 보호용 PVC 재킷 - 금속 코어를 마모, 습기, 그리스 및 자외선 노출로부터 보호합니다.
- 스레드 커넥터 - 사용 중인 지역 배관 표준에 맞는 크기의 수나사산 또는 암나사산.
- 씰링 와셔 - 커넥터가 밸브 또는 기기 포트와 만나는 곳에 누출 방지 밀봉을 형성합니다.
커넥터 선택 전 확인해야 할 주요 요소
직경 및 가스 유량
스테인레스 스틸 유연한 가스 튜브의 내부 직경은 분당 얼마나 많은 가스가 통과할 수 있는지를 결정합니다. 높은 BTU 어플라이언스의 소형 커넥터는 흐름을 제한하고 버너 성능에 영향을 줄 수 있는 반면, 대형 커넥터는 추가 이점 없이 라우팅 공간을 낭비할 뿐입니다. 커넥터 직경을 기기 입구 피팅에 맞추는 것은 나중에 생각할 것이 아니라 출발점입니다.
전체 길이 및 라우팅 거리
캐비닛이나 벽 홈 주위의 구부러진 부분을 포함하여 차단 밸브에서 기기 입구까지의 실제 거리를 측정하면 도달하기에는 너무 짧거나 너무 길어서 과도한 느슨함을 기기 뒤에 감아야 하는 커넥터를 주문하는 것을 피할 수 있습니다.
엔드 피팅 유형 및 스레드 표준
플레어 피팅, MIP(수형 철 파이프) 및 FIP(암형 철 파이프) 나사산이 일반적인 구성입니다. 밸브 출구 스레드와 기기 입구 스레드가 항상 일치하는 것은 아니므로 구매하기 전에 양쪽 끝을 확인하면 나중에 어댑터를 구할 필요가 없습니다.
재료 등급 및 벽 두께
304 스테인리스강 가스 커넥터는 일반적인 주방 및 다용도실 환경에서의 내식성으로 인해 실내 주거용 및 경상업용의 일반적인 기준입니다. 벽 두께는 유연성과 내압력 모두에 영향을 미치므로 더 무거운 상업용 설치에서는 더 두꺼운 벽으로 둘러싸인 튜브를 지정할 수 있습니다.
작동 압력 등급
모든 커넥터는 최대 작동 압력에 대한 등급이 지정되어 있습니다. 주거용 천연 가스 및 프로판 기기 연결은 일반적으로 낮은 압력에서 작동하지만 상업용 주방 장비 또는 대형 조절기 연결은 그에 따라 등급이 지정된 커넥터가 필요한 더 높은 압력에서 작동할 수 있습니다.
가스 기기 유형별 커넥터 크기 조정 가이드
아래 표에는 일반적인 가정용 및 상업용 소형 가스 기기에서 볼 수 있는 일반적인 공칭 직경과 길이 범위가 요약되어 있습니다. 출력 등급은 모델마다 다르기 때문에 실제 요구 사항은 항상 특정 기기 설명서를 참조하여 확인해야 합니다.
| 기기 유형 | 일반적인 공칭 직경 | 일반적인 길이 범위 | 공통 엔드 피팅 |
|---|---|---|---|
| 가스레인지/쿡탑 | 1/2인치 | 24~48인치 | 플레어 또는 MIP |
| 가스 온수기 | 3/8~1/2인치 | 24 - 36인치 | 플레어 |
| 가스 건조기 | 1/2인치 | 48 - 60인치 | 플레어 또는 MIP |
| 가스 계량기 / 조절기 | 3/4 - 1인치 | 12 - 24인치 | MIP / FIP |
| 벽/공간 히터 | 3/8인치 | 18 - 36인치 | 플레어 |
| 야외 그릴/파티오 히터 | 1/2인치 | 36 - 60인치 | 플레어 or quick connect |
표준 길이와 올바른 길이를 선택하는 방법
골판지 스테인리스강 가스 호스는 일반적으로 표준 길이 세트로 재고가 있으므로 설치자는 모든 작업에 대해 맞춤 주문을 하기보다는 가장 가까운 것을 선택할 수 있습니다. 실용적인 접근 방식은 밸브 출구에서 기기 입구까지의 직선 거리를 측정하고, 좁은 모서리가 아닌 완만한 굽힘을 위해 작은 여유분을 추가하고, 다음으로 사용 가능한 재고 길이로 반올림하는 것입니다. 커넥터를 팽팽하게 늘리지 않고 약간 느슨하게 두면 끝 부분에 무리를 주지 않고 청소 또는 정비를 위해 기기를 앞으로 당길 수 있습니다.
사용하지 않은 느슨함을 메우기 위해 긴 커넥터를 감는 것은 일반적으로 권장되지 않습니다. 반복적으로 촘촘하게 감으면 기기가 수년간 이동함에 따라 주름이 단단해질 수 있으므로 대형 제품을 구입하고 초과분을 감는 것보다 실제 라우팅 거리에 맞는 길이를 선택하는 것이 좋습니다.
304 스테인레스 스틸과 기타 일반적인 튜브 재료 비교
304 스테인리스강 가스 커넥터는 크롬 및 니켈 함량으로 인해 실내 가스 기기 작업에 선호됩니다. 크롬 및 니켈 함량은 표면에 얇은 수동 산화물 층을 형성하여 일반적인 주방이나 다용도실 공기에서 얼룩과 구멍이 생기지 않도록 방지합니다. 비용을 줄이기 위해 일부 니켈을 망간으로 대체하는 201 스테인리스강과 비교하여 304 등급은 일반적으로 습기 및 순한 가정용 청소 화학 물질에 대한 장기간 노출에 대해 더 잘 견딥니다. 오래되거나 저렴한 하드웨어에서 종종 볼 수 있는 아연 도금 탄소강은 시간이 지남에 따라 마모될 수 있는 아연 코팅에 의존하며, 그 후에는 기본 강철이 부식에 노출됩니다.
304 또는 304L 등급의 스테인레스 스틸 유연한 가스 튜브는 반복적인 굽힘 주기를 통해 유연성을 더 잘 유지하는 경향이 있습니다. 그 이유는 주름이 더 얇거나 낮은 등급의 대안에 비해 가공 경화 및 균열이 덜 발생하기 때문입니다.
| 재산 | 304 스테인레스 Steel | 201 스테인레스 Steel | 아연 도금 Steel |
|---|---|---|---|
| 부식 저항 | 더 높음 | 보통 | 코팅이 마모되면 낮아집니다. |
| 유연성 Retention | 좋음 | 좋음 | 보통 |
| 일반적인 실내 사용 | 공통 | 공통 in budget lines | 오늘날에는 덜 일반적입니다. |
내식성 및 장기 서비스 성능
304 및 304L 스테인리스강의 크롬 함량은 튜브 표면에 자가 복구 수동 산화막을 형성합니다. 취급 또는 설치 중에 표면이 긁히면 해당 필름은 일반적인 공기 노출 시 저절로 재생되는 경향이 있습니다. 이는 연결 가스 기기용 스테인리스강 골판형 튜브가 습기와 간헐적인 튀는 것이 일반적인 주방 및 다용도실의 일반 탄소강 대체품보다 계속해서 지정되는 이유 중 하나입니다.
장기적인 성능은 여전히 설치 환경의 영향을 받습니다. 염소 기반 세척제, 해안 근처의 염분 공기 또는 커넥터 주변 고임 물과의 장기간 직접 접촉은 수년에 걸쳐 스테인리스 스틸에도 점진적으로 영향을 미칠 수 있습니다. 커넥터에 가혹한 화학물질이 튀는 구역을 피하고 설치 영역에 적절한 환기가 이루어지도록 하면 서비스 수명이 길어집니다.
설치 및 취급 모범 사례
- 오래된 커넥터를 제거하기 전에 메인 밸브 또는 기기 밸브의 가스 공급을 차단하십시오.
- 새 스테인레스 스틸 유연한 가스 라인을 장착하기 전에 꼬임, 찌그러짐 또는 배송 손상이 있는지 검사하십시오.
- 급격하게 접히면 주름이 약해질 수 있으므로 커넥터의 최소 굽힘 반경보다 더 세게 굽히지 마십시오.
- 조일 때 튜브 본체를 비틀기보다는 엔드 너트를 회전시켜 주름에 응력이 가해지는 것을 방지합니다.
- 적절한 크기의 렌치를 사용하고 꼭 맞는 씰에 필요한 것 이상으로 나사산 조인트에 과도한 토크를 가하지 마십시오.
- 가스 흐름을 복원하기 전에 설치 후 모든 조인트에서 비누와 물 거품 점검을 수행하여 누출이 없는지 확인하십시오.
- 열이나 기계적 마모를 방지하기 위해 버너 화염 경로, 오븐 물이 떨어지는 부분 및 움직이는 건조기 구성품에서 멀리 떨어진 곳에 커넥터를 배치하십시오.
커넥터를 선택할 때 피해야 할 일반적인 실수
- 새 장치에 맞는 새 커넥터를 장착하는 대신 새로 설치된 기기에 기존 커넥터를 재사용합니다.
- 기기 입구보다 작은 직경을 선택하면 버너로의 가스 흐름이 제한될 수 있습니다.
- 시간이 지남에 따라 반복적으로 끼일 수 있는 캐비닛 도어 틈이나 서랍 경로를 통해 커넥터를 라우팅합니다.
- 기기 뒤의 좁은 공간에 커넥터를 압착할 때 제조업체의 최소 굽힘 반경을 무시합니다.
- 올바른 엔드 피팅이 있는 커넥터를 공급하는 대신 호환되지 않는 스레드 유형을 즉석 어댑터와 혼합합니다.
- 모든 조인트가 적절하게 밀봉되었는지 확인하는 빠른 단계인 설치 후 누출 점검을 건너뜁니다.
Zhejiang Zhenlong 에너지 장비 기술 소개
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd.는 금속 호스, 천연가스 파이프라인 부품, 배관 설비, 위생 도자기, 밸브, 플라스틱 제품 및 하드웨어에 이르는 제품 범위를 갖춘 에너지 장비를 연구, 제조 및 처리합니다. 이 회사는 저장성 닝보시 Yuyao에 있는 시설에서 운영되고 있으며, 약 40에이커 규모의 공장 건물과 약 30,000평방미터 규모의 공장을 보유하고 있습니다.
생산 능력에는 30개의 용접 및 성형 라인과 2개의 중단 없는 고체 용융 수소로 라인이 포함되며, 금속 재료 분석 직접 판독 분광계 및 완성된 어셈블리가 공장을 떠나기 전에 검사하는 데 사용되는 흐름 기밀 테스터와 같은 테스트 장비의 지원을 받습니다. 스테인레스 스틸 가스 커넥터 제조업체이자 스테인레스 스틸 가스 커넥터 공급업체인 이 회사는 내부 연구, 설계 및 생산 팀의 지원을 받아 관련 금속 호스 및 파이프 피팅 제품과 함께 가스 기기 연결용 스테인레스 스틸 주름관을 생산합니다.
유연한 가스 커넥터 제조업체인 Zhejiang Zhenlong Energy Equipment Technology는 공유 제조 목표를 중심으로 국내외 파트너와 협력 관계를 지속적으로 구축하고 있습니다.
자주 묻는 질문
Q1. 스테인레스 스틸 가스 커넥터 란 무엇입니까?
가스 공급 밸브를 기기 흡입구에 연결하는 유연한 금속 호스 어셈블리로, 보호용 PVC 재킷과 나사식 끝 피팅이 있는 주름진 304 또는 304L 스테인레스 스틸 튜브 코어 주위에 제작되었습니다.
Q2. 파형 스테인레스 스틸 가스 튜브란 무엇입니까?
커넥터 중앙에 있는 융기 모양의 아코디언 모양의 금속 튜브입니다. 환형 또는 나선형 주름은 튜브의 유연성을 제공하는 동시에 길이에 따라 가스 압력을 안전하게 유지합니다.
Q3. 유연한 가스 기기 커넥터 란 무엇입니까?
견고한 검은색 철 또는 구리 파이프와 달리 설치 및 기기 이동 중에 구부러지고 휘어지도록 설계된 모든 커넥터입니다. 스테인레스 스틸 골판지 커넥터는 실내에서 사용되는 가장 일반적인 유연한 옵션입니다.
Q4. 스테인레스 스틸 가스 커넥터는 어떤 용도로 사용됩니까?
고정식 가스 라인 또는 차단 밸브를 가정용 및 상업용 가스 기기에 연결하여 청소, 서비스 또는 기기 교체를 위한 소량의 움직임을 허용합니다.
Q5. 가스 커넥터를 사용하는 기기는 무엇입니까?
가스 레인지 및 쿡탑, 오븐, 탱크가 없는 온수기, 저장식 온수기, 의류 건조기, 벽 또는 공간 히터, 가스 벽난로, 계량기, 그릴 및 파티오 히터와 같은 야외 조리 장비.
Q6. 가스 호스와 가스 커넥터의 차이점은 무엇입니까?
두 용어는 종종 동일한 제품을 설명합니다. 커넥터는 일반적으로 기기를 차단 밸브에 연결하는 고정된 규정 준수 어셈블리를 의미하는 반면, 호스는 때때로 보다 일반적인 유연한 튜브를 의미할 수 있습니다.
Q7. 어떤 크기의 가스 커넥터가 필요합니까?
올바른 크기는 기기의 흡입구 피팅 직경, BTU 요구량, 차단 밸브까지의 물리적 거리에 따라 달라집니다. 가장 신뢰할 수 있는 확인 방법은 기기 명판이나 설치 설명서입니다.
Q8. 가스렌지에는 어떤 크기의 가스 커넥터가 사용됩니까?
대부분의 주거용 가스 레인지와 쿡탑은 공칭 직경 1/2인치, 일반적으로 길이가 24~48인치인 커넥터를 사용하지만 일부 모델에서는 설명서에 명시된 대로 다른 크기가 필요할 수 있습니다.
Q9. 가스 건조기에는 어떤 크기의 가스 커넥터가 사용됩니까?
가스 건조기는 일반적으로 1/2인치 공칭 직경 커넥터를 사용하며 일반적으로 약 48~60인치의 긴 길이를 사용하므로 보푸라기 트랩 접근 및 청소를 위해 건조기를 꺼낼 수 있습니다.
