골판지 스테인레스 스틸 튜빙 (CSST)는 이제 주거용 및 상업용 건물 내부에 천연가스를 공급하는 가장 일반적인 방법 중 하나입니다. 그러나 CSST 안전성은 단일 테스트 결과나 인증서로 결정되지 않습니다. 실제로 안전한 CSST 시스템은 스테인레스 스틸 자체의 내식성과 피로 수명, 주름 가공의 정밀도, 양쪽 끝에 설치된 피팅 및 밸브의 품질, 설치 중에 적용되는 전기적 결합 및 기계적 보호라는 네 가지 요소의 조합입니다. 이러한 링크 중 하나라도 약하면 파이프가 외부에서 아무리 좋아 보여도 전체 가스 라인이 위험해집니다.
CSST 안전이 실제로 다루는 것
CSST는 주름진 벽 프로파일을 갖춘 연속적이고 유연한 스테인리스 스틸 튜브입니다. 이 파이프는 경로가 더 빠르고, 조인트가 적으며, 단단한 파이프보다 건물 침하와 지진 움직임을 더 잘 흡수할 수 있기 때문에 많은 응용 분야에서 단단한 흑철 파이프를 대체했습니다. 조인트 수가 적다는 것은 잠재적인 누출 지점이 적다는 것을 의미하며, 이는 CSST의 핵심 안전 주장입니다.
그러나 안전 관련 대화가 튜브 자체에서 끝나는 경우는 거의 없습니다. 완전한 CSST 설치에는 커넥터, 볼 밸브, 티, 월 박스, 보호 슬리브 및 본딩 도체가 포함됩니다. 업계 사고 검토에 따르면 대부분의 가스 누출은 주름진 튜브의 장기적 부분이 아닌 끝 연결부에서 발견됩니다. 그렇기 때문에 안전한 CSST 시스템은 완전한 조립체로 평가되어야 합니다. , 가스 계량기 또는 매니폴드에서 기기 입구까지.
파이프만으로는 충분하지 않은 이유
지정자는 때때로 스테인레스 스틸 등급과 벽 두께에만 초점을 맞춘 다음 전체 시스템이 안전하다고 가정합니다. 그러나 튜브의 신뢰성은 종단만큼만 신뢰할 수 있습니다. 맞지 않는 피팅, 지나치게 조인 너트, 보호되지 않은 구부러짐 또는 전기 접합의 부재 등은 모두 304 스테인리스강의 재료 장점을 무력화시킬 수 있습니다. CSST 설치를 계획할 때 기기를 거꾸로 생각하십시오. 가스에 닿는 것이 무엇인지, 조인트를 함께 고정하는 것이 무엇인지, 라인이 벽이나 캐비닛을 통과하는 곳에서 어떻게 보호되는지를 생각하십시오.
재료 수준 안전: 스테인리스강 등급, 주름 및 부식
CSST의 안전은 공장에서 시작됩니다. 대부분의 고품질 CSST 제품은 304 오스테나이트 스테인리스강으로 만들어집니다. 이 강종은 일반 부식에 대한 내성이 잘 문서화되어 있고 저온 인성이 우수하며 광범위한 작동 온도에서 안정적인 기계적 특성을 갖고 있습니다. 가스 용도의 경우 304가 기준선입니다. 공격적인 해안 또는 산업 환경의 경우 일부 프로젝트는 316으로 이동하거나 부식 방지 외부 레이어를 추가합니다.
골판지 프로파일은 단순한 유연성 기능이 아닙니다. 반복되는 환형 주름은 더 큰 표면적에 굽힘 응력을 분산시켜 가스 기기의 진동 영향을 완화하고 단일 지점에서 국부적인 변형을 방지합니다. 주름 피치와 깊이가 일관되게 생성되면 튜브는 수년간의 압력 주기에 걸쳐 예측 가능한 피로 동작을 갖습니다. 우리의 엔지니어링 검토 주름진 디자인이 누출 위험을 줄이는 방법 기하학이 야금만큼 중요한 이유를 설명합니다.
위 차트는 현장 고장 보고서의 일반적인 패턴을 반영합니다. 즉, 비결합 시스템의 번개로 인한 아크와 같은 최고 에너지 위험이 가장 큰 위협이 되는 반면 기본 스테인리스 스틸 소재 자체가 주요 고장 원인이 되는 경우는 거의 없습니다. 실제 위험 수준은 설치 환경에 따라 크게 달라집니다.
실제 설치 시 부식 고려사항
304 스테인리스강은 고온에서 염화물에 노출되면 구멍이나 응력 부식 균열이 발생할 수 있습니다. 해안 염분 공기, 차고로 유입되는 제빙 소금 또는 가스 라인 근처에 보관된 청소용 화학 물질은 모두 염화물이 풍부한 미세 환경을 조성할 수 있습니다. 그러한 상황의 경우, 업그레이드된 합금 보호 기능을 갖춘 부식 방지 스테인리스 스틸 가스 호스 표준 노란색 PVC 코팅 튜브보다 더 방어적인 선택입니다. 제조 경로도 중요합니다. 깨끗한 성형 및 어닐링 공정을 통해 표면이 매끄러워지면 부식이 시작될 부위가 줄어듭니다.

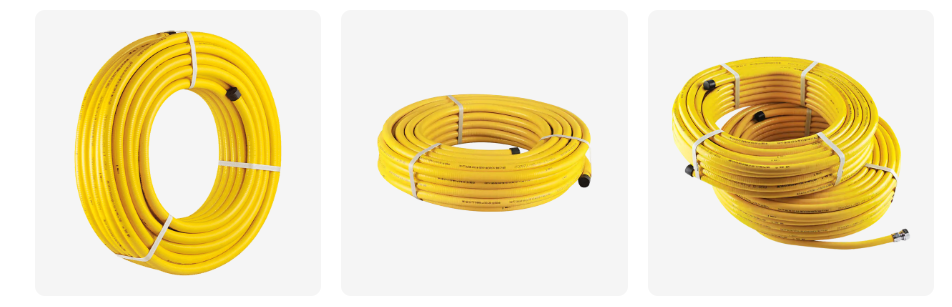

도매 스테인레스 스틸 골판지 가스 호스 부식 방지 ZLR-05 Supplie Zhejiang Zhenlong은 중국 도매 스테인레스 스틸 골판지 가스 호스 부식 방지 ZLR-05 공급 업체 및 OEM / ODM 회사, Sta ... 제품보기 → 전체 가스 배관 시스템을 위한 기본 튜빙을 선택하는 경우 검증된 재료 인증서와 균일한 주름 형상을 찾으십시오. 에이 일정한 벽 두께를 지닌 304 스테인리스 스틸 골판형 가스관 압력 등급, 굽힘 성능 및 장기 내구성에 대한 예측 가능한 기준을 제공합니다.
도매 304 스테인레스 스틸 골판지 가스 파이프 ZLR-02 공급 업체, 회사 Zhejiang Zhenlong은 중국 도매 304 스테인레스 스틸 골판지 가스 파이프 ZLR-02 공급 업체 및 OEM / ODM 회사, 304 스테인레스 스틸... 제품보기 → 설치 위험: 접합, 굽힘 및 기계적 보호
설치 오류는 자재 결함보다 CSST 안전 사고를 더 많이 유발합니다. 가장 잘 문서화된 문제는 낙뢰 피해입니다. CSST 시스템이 전기적으로 결합되지 않은 경우 근처의 번개로 인해 튜브와 근처의 접지된 금속 사이에 전위차가 발생할 수 있습니다. 이러한 전위차는 얇은 스테인리스 스틸 벽을 통해 아크를 생성하여 핀홀 누출을 일으킬 수 있습니다. 미국의 NFPA 54를 포함한 국가 규정에서는 이제 CSST 시스템에 대한 본딩을 요구합니다. 이 단계는 튜브 경로 지정이 아무리 편리하더라도 선택 사항이 아닙니다.
기계적 보호는 두 번째로 중요한 설치 요소입니다. CSST는 손으로 구부릴 수 있지만 제조업체가 명시한 최소 굽힘 반경 내에서만 가능합니다. 동일한 지점에서 반복적으로 구부리거나 커넥터 근처의 꼬임 또는 금속 스터드와의 날카로운 접촉으로 인해 결국 균열이 발생하는 응력 집중이 발생할 수 있습니다. 바닥, 벽 또는 캐비닛을 통과하는 라인의 경우 보호 인클로저를 사용하는 것이 좋습니다. 이것이 바로 그 이유입니다. 벽에 내장된 스위치 박스가 가정용 가스 호스의 새로운 안전 표준이 되었습니다. : 정의된 경로에 튜브를 고정하고 날카로운 모서리에 닿지 않게 하며 설치자에게 밸브 연결을 위한 깨끗한 표면을 제공합니다.
매립형 설치의 경우 적절한 등급의 매설벽 보호 상자를 선택하십시오. 잘 디자인된 가정용 가스 호스용 스테인레스 스틸 매설벽 스위치 박스 차단 밸브를 위한 기계적 가드이자 구조화된 인터페이스 역할을 하므로 유연한 튜브는 밸브의 무게나 벽 움직임의 변형을 전혀 견디지 못합니다.
가정용 가스 호스 용 도매 스테인레스 스틸 매장 벽 스위치 박스 공급 업체, Co Zhejiang Zhenlong은 가정용 가스 호스 공급 업체 및 OEM / ODM 회사를위한 중국 도매 스테인레스 스틸 매장 벽 스위치 박스입니다. 제품보기 → 피팅 및 밸브: 누출이 실제로 시작되는 곳
설치자와 주택 소유자가 CSST 누출을 설명할 때 실패 지점은 거의 항상 튜브 연결 중간이 아닌 나사산 연결부, 압축 너트 또는 밸브 본체에 있습니다. 이 간단한 관찰은 피팅이 나중에 고려되지 않는 이유를 설명합니다. 이는 전체 가스 전달 시스템의 안전에 중요한 계층입니다.
견고한 베이스가 있는 볼 밸브는 유지 관리를 위해 기기를 격리합니다. 티는 가스를 여러 콘센트에 분배합니다. 월 박스는 종단을 제어된 위치로 가져옵니다. 각 구성 요소는 주름진 튜브 끝과 일치하는 밀봉 형상을 가져야 하며 나사산 유형은 현지 가스 코드(예: 북미의 NPT 또는 기타 여러 시장의 BSP)와 일치해야 합니다. 튜브, 커넥터 및 밸브가 동일한 제조업체의 제품인 경우 호환성이 문서화되어 있습니다. 가스 라인에서 브랜드를 혼합하는 것은 일반적이지만 피할 수 있는 설치 위험입니다.
작업에 주방이나 산업 환경에서 추가 내구성이 필요한 경우 시간을 내어 검토하세요. 금속으로 감싼 스테인레스 스틸 가스 호스를 올바르게 선택하는 방법 어셈블리를 지정하기 전에. 금속 랩핑은 내마모성과 기계적 강도를 추가하지만 굽힘 강성과 엔드 피팅 설계도 변경하므로 자체적인 신중한 평가가 필요합니다.
공장에서의 안전 검증: 제조 품질 및 규정 준수
웹 사이트의 인증서는 안전 튜브를 지속적으로 생산하는 제조 시스템과 동일하지 않습니다. CSST 공급업체를 평가할 때 재료 분석, 용접 공정 제어 및 최종 압력 테스트에 대해 문의하세요. 이는 성숙한 공장과 단순한 튜브 수입업체를 구분하는 구체적인 단계입니다.
절강 Zhenlong 에너지 장비 기술 유한, LTD. 는 이러한 엄격한 경로를 따르는 제조업체 중 하나입니다. 닝보 Yuyao에 본사를 둔 이 회사는 30,000평방미터 규모의 공장 건물, 30개의 용접 및 성형 생산 라인, 2개의 연속 고체 용융 수소로 생산 라인을 갖춘 40에이커 규모의 시설을 운영하고 있습니다. 들어오고 나가는 재료는 직접 판독 분광계로 금속 성분을 확인하고, 완성된 조립품은 흐름 기밀 테스터로 검증합니다. 이 회사는 압력 배관에 대한 중화인민공화국 특수 장비 제조 라이센스를 보유하고 있으며 국가 테스트 센터를 통해 CE 인증 보고서를 보유하고 있으며 중국 도시 가스 협회의 회원입니다. 그것은 장식용 배지가 아닙니다. 이는 재료 추적성, 용접 및 누출 테스트의 제어 지점이 실제로 마련되어 있다는 증거입니다.
| 체크항목 | 왜 중요한가요? | Go / No-go 큐 |
|---|---|---|
| 스테인레스 스틸 등급 및 벽 두께 | 부식 허용량 및 압력 등급을 정의합니다. | 재료 인증서가 주문 등급과 일치합니다. |
| 주름 균일성 | 불규칙한 파도는 응력 집중을 유발합니다. | 전체 길이에 걸쳐 균일한 피치와 깊이 |
| 본딩 컨덕터 설치됨 | 벽을 통해 번개로 인한 아크를 방지합니다. | NFPA 54/지역 코드에 따라 측정된 저항이 낮습니다. |
| 굽힘 반경 준수 | 급격하게 구부러지면 주름이 생기고 피로 수명이 단축됩니다. | 꼬임 없음, 어떤 굽힘에서도 타원형 변형 없음 |
| 피팅 호환성 | 일치하지 않는 나사산이나 밀봉 표면으로 인해 누출이 발생함 | 커넥터와 밸브는 동일한 시스템 제품군에 속합니다. |
| 설치 후 압력 테스트 | 서비스 전 전체 어셈블리의 기밀 상태를 확인합니다. | 테스트 압력은 필요한 기간 동안 유지됩니다. |
CSST 안전에 관해 자주 묻는 질문
CSST를 결합해야 합니까?
예. 결합되지 않은 CSST 시스템은 번개로 인한 아크에 더 취약합니다. NFPA 54 및 현지 전기 규정에 따라 튜브를 사용하기 전에 접착하십시오.
CSST를 옥외에 설치할 수 있나요?
제품에 UV 및 부식 노출에 대한 명시적인 실외 등급이 있는 경우에만 해당됩니다. 표준 노란색 PVC 코팅 CSST는 일반적으로 실내 가스 배관용으로 사용됩니다.
CSST의 최소 굽힘 반경은 얼마입니까?
이는 튜브 직경과 벽 구조에 따라 다릅니다. 항상 제조업체가 명시한 최소값을 따르십시오. 그 한계를 넘어 구부리면 주름이 생길 것입니다.
인증된 CSST 제품을 어떻게 확인하나요?
압력 배관 제조 라이센스, 제3자 테스트 보고서 및 CE와 같은 시장별 인증을 요청하세요. 가능하다면 신고번호를 다시 확인하세요.
304 스테인레스 스틸 CSST는 얼마나 오래 지속됩니까?
적절한 접착을 갖춘 건조한 실내 환경에서 304 CSST는 일반적으로 수십 년 동안 지속될 것으로 예상됩니다. 염화물에 노출되거나 기계적 손상이 발생하면 수명이 단축됩니다.
피팅이 튜브 자체만큼 중요합니까?
통계적으로 보고된 누출의 대부분은 종단부와 밸브에서 발생합니다. 동일한 제조업체의 일치하는 피팅에 투자하고 사양에 맞게 토크를 조정합니다.
